بوبین شیر برقی چیست؟ بررسی کامل عملکرد، انواع ولتاژ، علائم خرابی و راهنمای خرید
در سیستمهای هیدرولیک و پنوماتیک صنعتی، اگر شیر برقی را قلب مدار بدانیم، بوبین شیر برقی نقش مغز فعالکننده آن را ایفا میکند. در بسیاری از مواقع خرابی سیستم نه به دلیل خود شیر، بلکه به دلیل سوختن یا اختلال در عملکرد بوبین اتفاق میافتد. به همین دلیل شناخت دقیق بوبین، نحوه عملکرد، انواع ولتاژ، تفاوت AC و DC، علائم خرابی و روش انتخاب صحیح آن برای مهندسان و تکنسینهای صنعتی ضروری است.
در این مقاله بهصورت کاملاً تخصصی و کاربردی، بوبین شیر برقی را بررسی میکنیم تا بتوانید هنگام خرید یا عیبیابی، بهترین تصمیم را بگیرید.

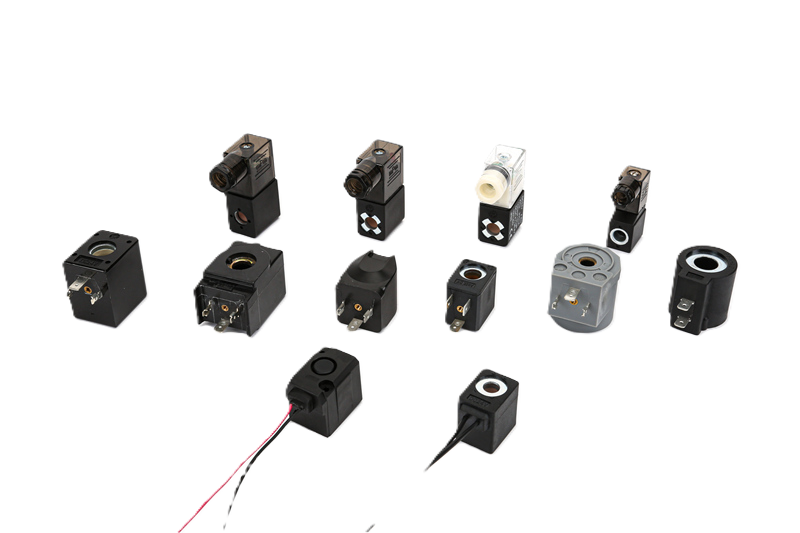

بوبین شیر برقی چیست؟
بوبین (Coil) قطعهای الکترومغناطیسی است که روی شیر برقی نصب میشود و با دریافت جریان الکتریکی، میدان مغناطیسی ایجاد میکند. این میدان باعث حرکت هسته داخلی شیر (پلانجر) شده و در نتیجه مسیر عبور هوا در شیر تغییر میکند.
به زبان ساده:
- برق وارد بوبین میشود
- بوبین میدان مغناطیسی تولید میکند
- هسته فلزی حرکت میکند
- شیر تغییر وضعیت میدهد
- سیال در مدار کنترل میشود
بدون بوبین، شیر برقی عملاً یک شیر معمولی خواهد بود و عملکرد اتوماتیک نخواهد داشت.
ساختار داخلی بوبین چگونه است؟
ساختار یک بوبین شامل بخشهای زیر است:
- سیمپیچ مسی لاکیشده
- هسته آهنی یا فولادی
- قاب یا بدنه پلاستیکی مقاوم
- ترمینال یا سوکت اتصال برق
- عایق حرارتی
کیفیت سیمپیچ و عایق در تعیین طول عمر بوبین بسیار مهم است. بوبینهای صنعتی با کلاس عایقی بالا (معمولاً کلاس F یا H) مقاومت حرارتی بیشتری دارند.
بوبین شیر برقی چیست؟ بررسی کامل عملکرد، انواع ولتاژ، علائم خرابی و راهنمای خرید
انواع بوبین از نظر ولتاژ
یکی از مهمترین نکات در خرید بوبین، انتخاب ولتاژ صحیح است. رایجترین ولتاژها عبارتند از:
1️⃣ بوبین 24 ولت DC
پرکاربردترین نوع در سیستمهای کنترل صنعتی و PLC
- ایمنتر در محیطهای صنعتی
- مصرف انرژی کمتر
- کنترل دقیقتر
2️⃣ بوبین 220 ولت AC
مناسب برای سیستمهایی که مستقیماً به برق شهری متصل هستند
- نصب سادهتر
- عدم نیاز به منبع تغذیه جداگانه
3️⃣ بوبین 110 ولت AC
در برخی خطوط خاص صنعتی استفاده میشود.
4️⃣ بوبین 12 ولت DC
کاربرد در سیستمهای سبکتر یا تجهیزات خاص.
🔎 نکته مهم: هرگز بوبین با ولتاژ متفاوت را روی شیر نصب نکنید؛ این کار باعث سوختن فوری سیمپیچ میشود.
تفاوت بوبین AC و DC
| ویژگی | بوبین DC | بوبین AC |
|---|---|---|
| نوع جریان | مستقیم | متناوب |
| مصرف انرژی | کمتر | بیشتر |
| صدای کارکرد | تقریباً بیصدا | ممکن است صدای وز داشته باشد |
| گرمای تولیدی | کمتر | بیشتر |
| طول عمر | معمولاً بیشتر | وابسته به کیفیت ساخت |
در سیستمهای مدرن صنعتی که کنترل توسط PLC انجام میشود، معمولاً بوبین 24V DC انتخاب اول است.
بوبین شیر برقی چیست؟ بررسی کامل عملکرد، انواع ولتاژ، علائم خرابی و راهنمای خرید
توان مصرفی بوبین چقدر است؟
توان مصرفی بسته به مدل متفاوت است، اما معمولاً بین 3 تا 10 وات قرار دارد.
توان بالاتر:
- میدان مغناطیسی قویتر
- مصرف انرژی بیشتر
- گرمای بالاتر
در خرید بوبین باید به توان درجشده روی بدنه توجه کنید.
استاندارد IP در بوبین چیست؟
بسیاری از بوبینهای صنعتی دارای درجه حفاظت IP هستند، مانند:
- IP65
- IP67
این استاندارد نشان میدهد بوبین در برابر گردوغبار و رطوبت چقدر مقاوم است. در محیطهای صنعتی با آب و روغن، استفاده از بوبین با IP بالا ضروری است.
بوبین شیر برقی چیست؟ بررسی کامل عملکرد، انواع ولتاژ، علائم خرابی و راهنمای خرید
علائم خرابی بوبین شیر برقی
خرابی بوبین یکی از رایجترین مشکلات در سیستمهای صنعتی است. مهمترین علائم عبارتند از:
🔴 1. عمل نکردن شیر با وجود برق
اگر ولتاژ ورودی وجود دارد اما شیر تغییر وضعیت نمیدهد، احتمال سوختن سیمپیچ زیاد است.
🔴 2. داغ شدن بیش از حد
گرمای غیرعادی نشانه اتصال کوتاه یا اضافه ولتاژ است.
🔴 3. بوی سوختگی
سوختن عایق داخلی سیمپیچ.
🔴 4. صدای غیرعادی یا لرزش
معمولاً در بوبینهای AC دیده میشود.
🔴 5. قطع و وصل شدن تصادفی
ممکن است ناشی از اتصال ضعیف یا خرابی داخلی باشد.
روش تست بوبین با مولتیمتر
برای بررسی سلامت بوبین:
- برق را قطع کنید.
- بوبین را جدا کنید.
- مولتیمتر را روی حالت اهم بگذارید.
- دو سر بوبین را اندازهگیری کنید.
- اگر مقاومت بینهایت باشد → سیمپیچ قطع شده
- اگر مقاومت بسیار پایین باشد → اتصال کوتاه داخلی
- اگر مقاومت منطقی باشد → احتمالاً سالم است
بوبین شیر برقی چیست؟ بررسی کامل عملکرد، انواع ولتاژ، علائم خرابی و راهنمای خرید
عوامل مؤثر در سوختن بوبین
- استفاده از ولتاژ اشتباه
- نوسان شدید برق
- کارکرد دائم در دمای بالا
- رطوبت یا نفوذ آب
- نصب اشتباه سوکت
نکات مهم در خرید بوبین شیر برقی
برای انتخاب صحیح به این موارد توجه کنید:
✔ ولتاژ دقیق (AC یا DC)
✔ توان مصرفی
✔ درجه حفاظت IP
✔ سایز و نوع اتصال
✔ سازگاری با مدل شیر
✔ کیفیت سیمپیچ و برند
در فروشگاه تخصصی هیپنو، بوبینها متناسب با شیرهای پنوماتیک موجود ارائه میشوند تا نگرانی بابت سازگاری وجود نداشته باشد.
آیا میتوان بوبین را جداگانه تعویض کرد؟
بله. یکی از مزایای شیرهای برقی این است که در صورت خرابی بوبین، نیازی به تعویض کامل شیر نیست. تنها با جایگزینی بوبین، سیستم دوباره فعال میشود و هزینه نگهداری کاهش مییابد.
بوبین شیر برقی چیست؟ بررسی کامل عملکرد، انواع ولتاژ، علائم خرابی و راهنمای خرید
نگهداری صحیح بوبین برای افزایش طول عمر
- بررسی دورهای اتصالات برق
- جلوگیری از نفوذ آب
- استفاده از محافظ ولتاژ
- تمیز نگه داشتن سطح بوبین
- جلوگیری از کارکرد در دمای خارج از محدوده مجاز
اشتباهات رایج در استفاده از بوبین
❌ نصب بوبین 220V روی مدار 24V
❌ استفاده از بوبین AC به جای DC در سیستم PLC
❌ بیتوجهی به IP در محیط مرطوب
❌ عدم توجه به توان مصرفی
کاربرد بوبین در صنایع مختلف
بوبین شیر برقی در صنایع زیر کاربرد گسترده دارد:
- خطوط بستهبندی
- ماشینآلات CNC
- صنایع غذایی
- صنایع خودروسازی
- تجهیزات پزشکی صنعتی
- سیستمهای اتوماسیون کارخانهای
- انواع ماشین الات صنعتی و کشاورزی
هرجا کنترل اتوماتیک سیال وجود داشته باشد، بوبین نیز حضور دارد.
بوبین شیر برقی چیست؟ در وبسایت Beris Electronic
جمعبندی نهایی
بوبین شیر برقی قطعهای کوچک اما بسیار حیاتی در سیستمهای اتوماسیون صنعتی است. انتخاب اشتباه یا کیفیت پایین آن میتواند کل خط تولید را متوقف کند. بنابراین هنگام خرید باید به ولتاژ، نوع جریان، توان، درجه حفاظت و سازگاری با شیر توجه ویژه داشت.
اگر در انتخاب بوبین مناسب برای سیستم خود تردید دارید، بهتر است پیش از خرید با کارشناسان فنی مشورت کنید تا از هزینههای اضافی جلوگیری شود.
