اتصالات پنوماتیک چیست؟ راهنمای کامل انتخاب و خرید

اتصالات پنوماتیک به‌عنوان بخش‌های کلیدی سیستم‌های پنوماتیک، وظیفه برقراری ارتباط مطمئن و بدون نشتی بین اجزای مختلف مانند سیلندر پنوماتیک، کمپرسور پنوماتیک و واحد مراقبت را بر عهده دارند. انتخاب درست این اتصالات نه‌تنها باعث افزایش کارایی سیستم می‌شود، بلکه از نشتی هوا و افت فشار جلوگیری کرده و عمر تجهیزات را افزایش می‌دهد.

انواع اتصالات پنوماتیک

اتصالات پنوماتیک در مدل‌ها و طراحی‌های گوناگونی عرضه می‌شوند تا پاسخگوی نیازهای مختلف صنعتی باشند:

۱. کوپلینگ سریع (Quick Coupling)

کوپلینگ سریع امکان اتصال و جدا کردن سریع شیلنگ‌ها را بدون نیاز به ابزار فراهم می‌کند. این اتصالات برای کاربردهایی که نیاز به تعویض مداوم دارند ایده‌آل هستند.

۲. اتصالات فشاری (Push-in Fittings)

پرکاربردترین نوع در سیستم‌های پنوماتیک. تنها با فشار دادن شیلنگ درون اتصال، آب‌بندی کامل ایجاد می‌شود. نمونه‌ها شامل زانویی، سه‌راهی و مستقیم هستند.

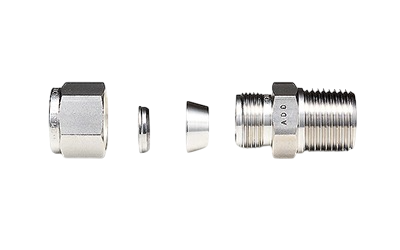

۳. اتصالات رزوه‌ای (Threaded Fittings)

این مدل‌ها با رزوه‌های استاندارد متریک یا اینچی به دیگر قطعات متصل می‌شوند و دوام و آب‌بندی بالایی دارند.

۴. اتصالات شیلنگی (Hose Fittings)

برای اتصال شیلنگ‌های انعطاف‌پذیر استفاده می‌شوند و معمولاً همراه با بست فلزی به‌کار می‌روند.

۵. اتصالات خاص

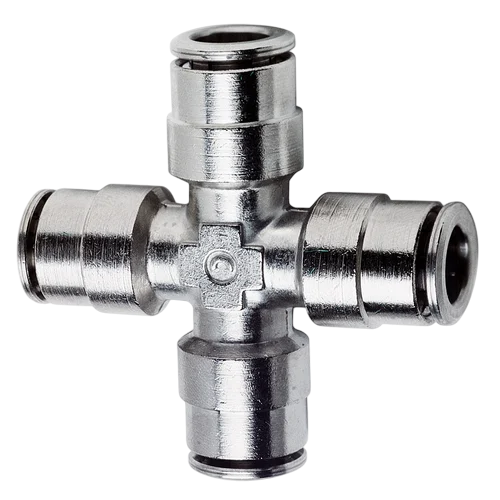

مانند کاهنده، چهارراهی یا اتصالات با زاویه خاص که در طراحی‌های ویژه مورد استفاده قرار می‌گیرند.

اتصالات پنوماتیک چیست؟ راهنمای کامل انتخاب و خرید

مشخصات فنی اتصالات پنوماتیک

• جنس بدنه: معمولاً از برنج، استیل یا پلاستیک مهندسی (PBT) ساخته می‌شود.
• فشار کاری: عموماً بین 0 تا 10 بار (بسته به نوع اتصال و جنس).
• قطر شیلنگ قابل پشتیبانی: از ۴ میلی‌متر تا ۱۲ میلی‌متر.
• استاندارد رزوه: BSP، NPT یا متریک.
• مقاومت در برابر دما: از -10 تا +60 درجه سانتی‌گراد در اکثر مدل‌ها.



  اتصالات پنوماتیک چیست؟ راهنمای کامل انتخاب و خرید

مزایا و معایب اتصالات پنوماتیک

مزایا

• نصب و جداسازی آسان
• قابلیت استفاده مجدد
• مقاومت بالا در برابر لرزش
• آب‌بندی مطمئن و بدون نشتی

معایب

• حساسیت به کیفیت شیلنگ یا رزوه
• احتمال سایش در اتصالات ارزان یا بی‌کیفیت
• محدودیت فشار کاری نسبت به سیستم‌های هیدرولیک



کاربردهای اتصالات پنوماتیک

اتصالات پنوماتیک تقریباً در تمامی صنایع که از هوای فشرده استفاده می‌کنند، حضور دارند. از خطوط تولید خودکار و صنایع بسته‌بندی گرفته تا سیستم‌های ابزار دقیق، رباتیک و حتی صنایع غذایی. ترکیب صحیح این اتصالات با اجزایی چون شیر پنوماتیک و سیلندر پنوماتیک، بهترین راندمان را برای سیستم فراهم می‌کند.

راهنمای خرید اتصالات پنوماتیک

هنگام خرید اتصالات پنوماتیک به نکات زیر توجه داشته باشید:

• تطابق رزوه یا قطر اتصال با دیگر اجزای سیستم
• انتخاب جنس مناسب با شرایط محیط (رطوبت، دما، خوردگی)
• بررسی فشار و دبی مورد نیاز سیستم
• انتخاب برند معتبر برای افزایش طول عمر

برای مشاهده انواع اتصالات پنوماتیک و خرید آنلاین از فروشگاه هیپنو، اینجا کلیک کنید.

اتصالات پنوماتیک چیست؟ راهنمای کامل انتخاب و خرید

جمع‌بندی

اتصالات پنوماتیک جزو جدایی‌ناپذیر هر سیستم هوای فشرده هستند. انتخاب درست نوع و کیفیت این قطعات باعث افزایش راندمان، کاهش نشتی و هزینه‌های تعمیرات خواهد شد. فروشگاه هیدرولیک و پنوماتیک هیپنو با ارائه‌ی مجموعه‌ای متنوع از اتصالات پنوماتیک، راهنمایی تخصصی و خدمات پس از فروش، بهترین گزینه برای خرید مطمئن و اقتصادی شماست.
